Einzelschalter
Ein einzelner LightSwitch benötigt zwei Komponenten für die Installation: Ein Relais und eine Taste
|
Komponenten
Relais
-
LightCore (1-Schalter) Relais für einen 1-fach Schalter
-
LightCore (2-Schalter) Relais für einen 2-fach Schalter
-
LightCore (Wechselschalter) Relais für einen Wechselschalter
Tasten
-
SoloButton (1-Schalter) Taste für einen 1-fach oder Wechselschalter
-

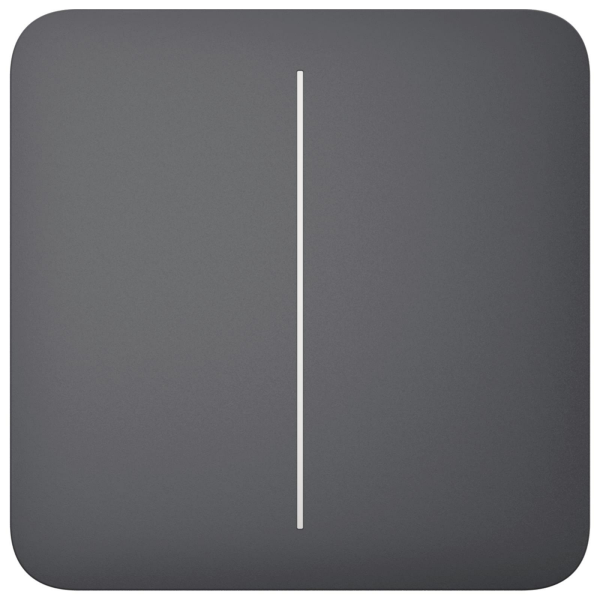

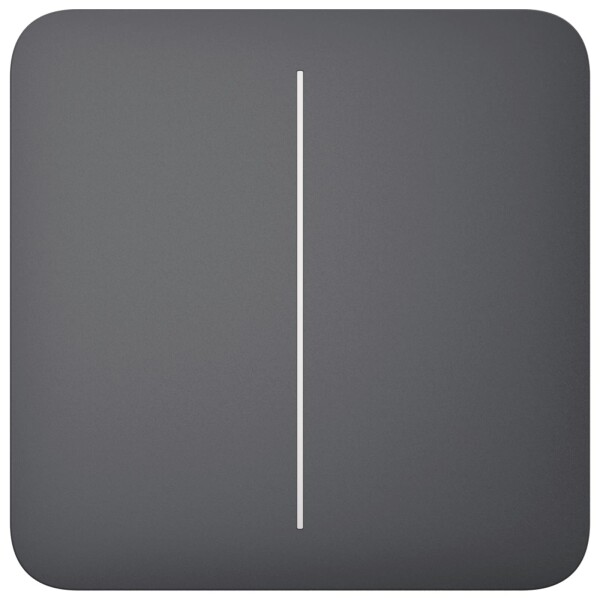

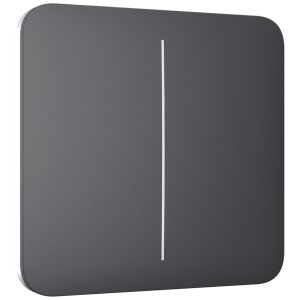

SoloButton (2-Schalter) Taste für einen 2-fach Schalter
|
|
Kombischalter
Ein Kombischalter besteht aus einem Relais, mehreren Schaltern und einem Rahmen mit 2, 3 oder 4 Schaltern
|
Komponenten
Relais
-
LightCore (1-Schalter) Relais für einen 1-fach Schalter
-
LightCore (2-Schalter) Relais für einen 2-fach Schalter
-
LightCore (Wechselschalter) Relais für einen Wechselschalter
Rahmen
-
Frame (2 Schalter) Rahmen für zwei Schalter
-
Frame (3 Schalter) Rahmen für drei Schalter
-
Frame (4 Schalter) Rahmen für vier Schalter
Tasten
-
CenterButton (1-Schalter) Mittige Taste für einen 1-fach oder Wechselschalter
-
CenterButton (2-Schalter) Mittige Taste für einen 2-fach Schalter
-
SideButton (1-Schalter) Seitliche Taste für einen 1-fach oder Wechselschalter. Kann auf der rechten oder linken Seite installiert werden.
-
SideButton (2-Schalter) Seitliche Taste für einen 2-fach Schalter. Kann auf der rechten oder linken Seite installiert werden.
|
|
Tastenfarben
|
- Graphit
- Nebel
- Weiß
- Schwarz
|
|
Kompatibilität
|
Hub-Zentralen
- Hub 2 (2G)
- Hub 2 (4G)
- Hub 2 Plus
- Hub Hybrid (2G)
- Hub Hybrid (4G)
Funk-Repeater
|
|
Funktionen und Merkmale
|
Szenarien
- Reaktion auf Betätigen eines anderen LightSwitch
- Aktivierung nach Zeitplan
- Reaktion auf Änderung des Sicherheitsmodus
- Reaktion auf Alarm
Betrieb ohne Neutralleiter
Für den Betrieb von LightSwitch ist lediglich eine stromführende Leitung erforderlich.
Leistung des per Schalter bedienten Geräts von 5 bis 600 W
Kontaktloses haptisches Bedienfeld
LightSwitch wird aktiviert, wenn eine Hand sich der Taste etwa 15 mm nähert.
Hintergrundbeleuchtung für die Bedienung im Dunkeln
Optional, kann in den Geräteeinstellungen in der Ajax-App deaktiviert werden.
Schutz gegen inkompatible Geräte
Wird ausgelöst, wenn Beleuchtungsgeräte eine unzureichende Leistung aufweisen (bis zu 5 W). Wenn die Schutzfunktion ausgelöst wird, stellt LightSwitch die Stromzufuhr ab und sendet eine Benachrichtigung an die Ajax-Apps. Für Beleuchtungsgeräte mit geringem Stromverbrauch wird ein Kondensator im Montagesatz enthalten.
|
|
Sabotageschutz
|
Schutz vor Spoofing
Geräteauthentifizierung
Erkennung von Verbindungsabbruch innerhalb von 36 Sek.
Die Erkennungszeit hängt von den Jeweller- oder Jeweller/Fibra-Einstellungen ab.
|
|
Stromversorgung
|
Spannung der Stromversorgung 230 V~, 50 Hz
Für den Betrieb des Geräts ist kein Neutralleiter erforderlich.
Durchschnittlicher Verbrauch bis zu 200 mW
Maximale Leistung
600 W
Für LightCore (1-Schalter) und LightCore (2-Schalter).
300 W pro Segment
Für LightCore (2-Schalter).
Stromschutz mehr als 2,6 A
Wenn die Schutzfunktion ausgelöst wird, stellt LightSwitch die Stromzufuhr ab und sendet eine Benachrichtigung an die Ajax-Apps.
Temperaturschutz mehr als +60 °C
Wenn die Schutzfunktion ausgelöst wird, stellt LightSwitch die Stromzufuhr ab und sendet eine Benachrichtigung an die Ajax-Apps.
|
|
Betriebsparameter
|
Betriebstemperaturbereich
von 0 °C bis +40 °C
Betriebsluftfeuchtigkeit
bis zu 75% ohne Kondenswasserbildung
Schutzart
IP20
Formfaktor des Schalters
Europäischer Typ (55)
|
|
Gewicht
|
Relais
- LightCore (1-Schalter) – 48,34 g
- LightCore (2-Schalter) – 53,9 g
- LightCore (Wechselschalter) – 45,95 g
Rahmen
- Rahmen (4 Schalter) – 28,12 g
- Rahmen (3 Schalter) – 22,12 g
- Rahmen (2 Schalter) – 16,13 g
Tasten
- SideButton (2-Schalter) – 32,73 g
- SideButton (1-Schalter/Wechselschalter) – 31,56 g
- CenterButton (2-Schalter) – 31,97 g
- CenterButton (1-Schalter/Wechselschalter) – 30,97 g
- SoloButton (2-Schalter) – 45,75 g
- SoloButton (1-Schalter/Wechselschalter) – 44,5 g
|
|
Abmessungen
|
Relais
- LightCore – 76,3 × 72,3 × 29,2 mm
Rahmen
- Rahmen (4 Schalter) – 82,75 × 295,48 × 6,3 mm
- Rahmen (3 Schalter) – 82,75 × 224,48 × 6,3 mm
- Rahmen (2 Schalter) – 82,75 × 153,48 × 6,3 mm
Tasten
- SideButton – 82 × 76,19 × 10,26 mm
- CenterButton (2-gang) – 82 × 70,53 × 10,26 mm
- SoloButton (2-gang) – 82,75 × 82,75 × 10,26 mm
|
| Produkteigenschaft |
Wert |
| Artikelgewicht: |
0,06 kg
|
